諧波電流發射測試標準與注意事項

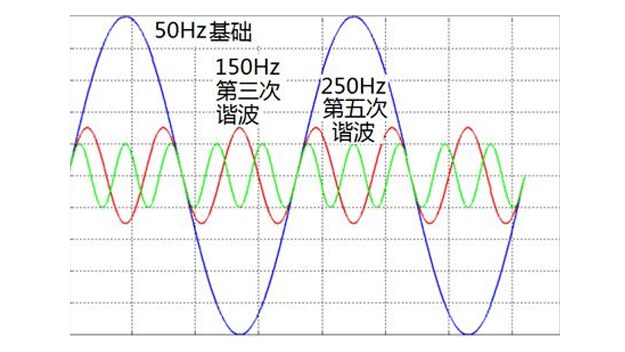

　　諧波電流，設備的輸入電壓為正弦波（50Hz或者60Hz），當該電壓的輸入負載為非線性電路（如：鎮流器、開關電源、電子熒光燈等）時，將會使得輸入電流發生畸變，即輸入電流不為正弦波，根據傅利葉變換，非正弦波信號在頻域將會存在諧波，這些諧波電流將會降低設備電源的使用效率，并且會倒灌至電網，對電網產生污染，諧波電流是電磁兼容領域非常重要的EMI項目，然而近兩年隨著IEC諧波標準的不斷更新，絕大部分在舊標準豁免的照明產品已經無法滿足諧波要求，產品需要隨著標準進行更新?lián)Q代。

　　諧波電流測試標準

　　IEC61000-3-2:2018+A1:2020；

　　ENIEC61000-3-2:2019+A1:2021；

　　GB17625.1-2012；

　　AS/NZS 61000.3.2-2013；

　　每個國家實施的諧波標準版本大不相同，但內容都大同小異，主要以IEC和EN版本為主。國內諧波標準目前還未更新。

　　諧波電流豁免要求

　　1）非連接到公共低壓配電系統的電氣電子設備；

　　2）標稱電壓為直流供電的電子電氣設備；

　　3）標稱電壓小于AC 220 V的電氣電子設備；

　　4）額定功率小于5w的照明設備；額定功率為75w或以下的電子電氣設備(照明設備除外)；

　　5）額定功率不大于75W的電子電氣設備（該值將來可能從75w減少到50w）；

　　6）總額定功率大于1kw的專業設備。

　　諧波電流產品分類

　　1）Class A:未指定為B類、C類或D類的設備應視為A類設備，A類設備的例子有:

　　三相平衡設備;家用電器，但不包括指明屬B、C或D類別的器具;真空吸塵器;高壓清洗機;工具，不包括手提工具;獨立相位控制調光器;音頻設備;舞臺照明和工作室的專業燈具。

　　2）Class B:

　　便攜式工具;弧焊設備。

　　3）Class C:照明設備

　　Class D:功率小于或等于600w的設備，個人電腦及個人電腦顯示器;電視接收器。

　　諧波電流測試

　　1）CLASS A類產品測試要求：

　　電磁兼容諧波電流發射測試標準與注意事項

　　2）CLASS C類產品測試：

　　①電子電氣產品輸入功率＞25W要求

　　電磁兼容諧波電流發射測試標準與注意事項

　?、?W≤電子電氣產品輸入功率≤25W測試要求

　　額定功率大于等于5w且小于等于的照明設備至25w須符合下列三套要求中的一項。

　　*條款一：諧波電流不得超過表3第2欄中與功率有關的限值。

　　*條款二：第三次諧波電流，以基波電流的百分比表示，應不超過86%，第五次諧波電流不超過61%。此外,輸入電流的波形應在60°之前或60°時達到5%電流閾值，在65之前出現峰值，在90度之前不能降低到電流閾值以下，電流閾值等于測量周期內出現的較高峰值的5%。

　　*條款三：THD不得超過70%。以基波電流的百分比表示，三次諧波電流應不超過35%，五次電流應不超過25%，第七次電流不超過30%，第九次和第十一次電流不超過20%，第二次電流不超過5%。

　　電磁兼容諧波電流發射測試標準與注意事項

　　諧波電流測試數據及計算

　　今天就說CLASS C（照明產品），CLASS A類產品沒有變動，限值是固定的，也不需要計算。

　　1）針對CLASS C的大于25W的照明產品，僅要求第2次諧波和2-40次的奇次電流諧波不超過要求限值即可滿足要求，對于每一次限值是需要進行計算的，限值電流=基波頻率下輸入電流*表2對應的百分比。

　　2）針對5W~25W的照明產品，有3個條款，任意通過其中一個均可判定為滿足諧波要求。

　　條款一是滿足表三第二列與功率有關的限值，限值電流=輸入功率*表3第二列數值

　　條款二是輸入電流波形滿足三個角度要求，且第3次、第5次諧波電流滿足要求。

　　條款三是THD滿足要求，且第2次、3-11次奇次諧波滿足要求。計算公示同大于25W的。

　　產品諧波電流是將樣品接入測試設備使用軟件即可讀取，再與限值進行比較，即可得出結果。

　　諧波電流測試注意事項

　　解決諧波電流發射超標問題的基本方法是在原來的電源電路中增加功率因數校正（PFC）電路，或者改變已有的PFC電路；對于設備整體呈感性或容性的電子電氣設備（如電動設備），在正常工作時，其電流波形的峰值出現時間可能滯后或超前電壓波形峰值，造成產品功率因數下降，對此類設備較常采用的方式是對應的容性或感性補償，使電流與電壓波形的峰值出現時間同步。
